  • 水系统阀门及管配件
  • 管网蝶阀
  • GD341X

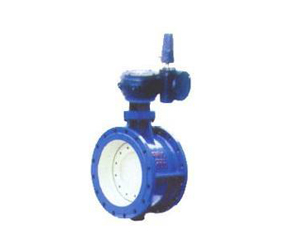

  • 管网蝶阀
0

品主要简介:

    管网蝶阀GD341X阀体材质:铸铁、铸钢、不锈钢,密封面材质:天然橡胶(NR)-20~+85℃,乙丙橡胶(EPDM)-40~+125℃,丁腈橡胶(NBR)-20~+82℃,氟橡胶(FPM)-23~+150℃,聚四氟乙烯塑料(PTFE)-10~+150℃。工作压力1.6-32MPA,工作温度-40°C- 550°C。连接方式:法兰、焊接、内螺纹。传动方式:手动、正齿轮、伞齿轮、气动

主要特点:

1.结构尺寸短、体积小、重量轻、操作轻便。

2.采用半轴结构,蝶板采用桁架结构,强度高、过流面积大、流阻小、节省能源。

3.采用偏心结构,关闭时具有越关越紧的功能,密封性能可靠,启闭后确保密封面完全脱离接触,保证密封面不受损伤。

4.密封面选用不锈钢制作,具有耐腐蚀、耐高温,使用寿命长的特点。

5.具有双向密封的功能,安装中不受介质流向的限制(若只需控制单向介质应优先采用有利于密封的方向安装)也不受空间单位的影响,可在任何方向安装。

6.对于地下卧式安装的管网蝶阀,具有全国独一无二的双向同步显示机构,可从操作方向观察阀门关闭或开启状态。根据安装位置的需要,用户同样可选用全国独一无二的双向同步显示机构,可从操作方向或侧面同步观察阀门的关闭或开启状态。

7.蜗轮传动双向金属密封蝶阀通过转动手轮(或锥柄方向)经蜗轮副等机构减速,带动阀轴蝶板作90度范围内的旋转,达到截断、连通或调节流量的目的。电动双向密封蝶阀由电动装置经蜗轮减速或直接带动阀轴、蝶板作90度范围内的旋转,从而达到启闭的目的。无论是蜗轮传动还是电动,阀门的启闭或开启位置均有限位机构限位,并有指示机构同步显示蝶板的开度状态。(注:用户如果需要双向同步显示的,请在合同中注明。)

性能规范:
    公称压力:PN0.63.2MPa

    公称通径:DN80へD2000
    适用介质:淡水、污水、海水、空气、蒸汽、食品、药品、各种油类、酸类、碱类、盐类等。

    适应温度:-40°C- 550°C

采用标准:

法兰连接尺寸:GB/T17241.6-98;GB9115-88

结构长度:GB12221-89

压力试验:GB/T13927-92;

font-s?c 1.H????ont-family:'宋体'; " >0D2000
    适用介质:淡水、污水、海水、空气、蒸汽、食品、药品、各种油类、酸类、碱类、盐类等。



    适应温度:-40°C- 550°C

执行标准:

    GB/T17241.6-98 法兰连接尺寸

    GB/T13927-92 通用阀门 压力试验

    GB12220-89 通用阀门 标志

    GB12221-89 法兰连接金属阀门 结构长度

    GB12227 通用阀门 球墨铸铁件技术条件

GB12225 通用阀门铜合金铸件

GB1220 不锈钢棒

    JB/T 8531-1997   阀门手动装置技术条件

    GB/T17219-2001生活饮用水输配水设备及防护材料的安全性评价标准

    HG/T3091-2000   橡胶密封圈件—给、排水管道用接口密封圈   材料规范
