  您当前位置 》 首页 》 产品中心 》 单偏心对夹涡轮蝶阀
销售电话:021-52650825   客服在线
图文传真:
  • 所属系列:
  • 名称:
  • 型号:
  • 检索关键字:
  • 水系统阀门及管配件
  • 单偏心对夹涡轮蝶阀
  • D372X

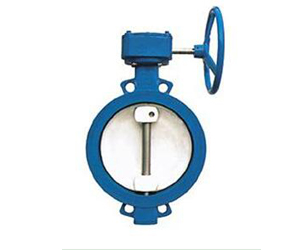

  • 单偏心对夹涡轮蝶阀
0

一、蝶阀原理:

    蝶阀是指关闭件(阀瓣或蝶板)为圆盘,围绕阀轴旋转来达到开启与关闭的一种阀,在管道上主要起切断和节流用。蝶阀启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。蝶阀全开到全关通常是小于90° ,蝶阀和蝶杆本身没有自锁能力,为了蝶板的定位,要在阀杆上加装蜗轮减速器。采用蜗轮减速器,不仅可以使蝶板具有自锁能力,使蝶板停止在任意位置上,还能改善阀门的操作性能。工业专用蝶阀的特点能耐高温,适用压力范围也较高,阀门公称通径大,阀体采用碳钢制造,阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造,主要用于高温介质的烟风道和煤气管道。

二、蝶阀的优点如下:

1、启闭方便迅速、省力、流体阻力小,可以经常操作。

2、结构简单,体积小,重量轻。

3、可以运送泥浆,在管道口积存液体最少。

4、低压下,可以实现良好的密封。

5、调节性能好。

三、蝶阀的安装与维护应注意以下事项:

1、在安装时,阀瓣要停在关闭的位置上。

2、开启位置应按蝶板的旋转角度来确定。

3、带有旁通阀的蝶阀,开启前应先打开旁通阀。

4、重量大的蝶阀,应设置牢固的基础。

四、运输与贮存:

1.该系列的产品包装为板质箱子封闭包装,运输过程中不允许倒置、滚翻.包装箱不应被损坏。

2.运输及开箱吊装等全过程应保证产品完好。

3.产品应贮存在室内,摆放整齐,不应放在露天浸、淋、晒。

五、质量保证:

 在产品说明书规定的正常操作条件下,阀门自发货日起保用18个月,期间因材料缺陷、制造质量、设计等原因造成的损坏,应由制造厂负责保修或更换保修项目范围内的零件或整台产品。
