  • 偏心软密封法兰式蝶阀
  • D342X-10

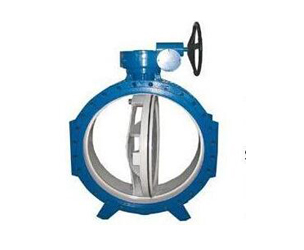

  • 偏心软密封法兰式蝶阀
0

一、产品概述

A.设计新颖,结构合理,重量轻。
B.由于采用了不锈钢自润滑复合材料作衬套,从而使阀门操作力矩小,启闭迅速方便。
C.密封部分调节更换方便,密封性能优良,使用寿命长。
D.阀门内外表面根据介质和使用环境,可覆不同的防腐材料。
E.根据用户使用情况可以选择多种安装形式和驱动方式。

我公司研制的偏心软密封法兰式蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。

二、特点

1、本阀采用偏心结构,具有越关越紧的密封功能,密封性能可靠。

2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。

3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。

4、蝶板采用框架结构,强度高,过流面积大,流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。

6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。

7、本阀结构独特,操作灵活,省力,方便。



三、设计与制造验收标准:

制造标准符合法兰和对夹连接弹性密封蝶阀GB/T 12238-2008标准

金属阀门 结构长度符合GB/T 12221-2005标准;

通用阀门 法兰和对夹连接蝶阀设计与制造符合GB/T17241.6-2008标准;

通用阀门 球墨铸铁件技术条件符合GB/T 12227-2005标准;

阀门的标志和涂漆符合JB/T 106-2004标准;

通用阀门 标志符合 GB12220-89 ;

蝶阀 静压寿命试验规程符合JB/T8863-2004标准;

阀门 检验与试验符合GB/T 13927-92标准;

生活饮用水输配水设备及防护材料的安全性评价标准 GB/T17219-200;

不锈钢棒符合GB/T 1220要求;

橡胶密封圈件—给、排水管道用接口密封圈:HG/T3091-2000;

外壳防护等级符合GB/T 4208—2008标准

部份阀门回转驱动装置符合GB12223标准。
